d) Messung mit dem Mikrofilm-Lesegerät



In Büchereien, aber auch im Groß- und Kfz-Handel für Ersatzteillisten, werden häufig Mikrofilm-Lesegeräte eingesetzt. Anstelle eines Mikrofilmes werden bei Verwendung dieses Gerätes die Objektträger oder Dia-Rähmchen mit den Flügeln eingeschoben. Jeder Flügel kann dann in etwa 50facher Vergrößerung auf dem Bildschirm betrachtet und die Adernlänge mit einem Lineal gemessen werden. Man kann auch eine Meßskala (Abb. 28+29) auf eine durchsichtige Folie kopieren und damit messen. Es ist in der Mitte des Bildschirmes zu arbeiten, weil es am Rande zu Verzerrungen kommt.

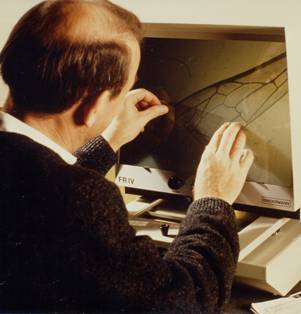

Abbildung 28
Arbeit am Mikrofilmlesegerät.

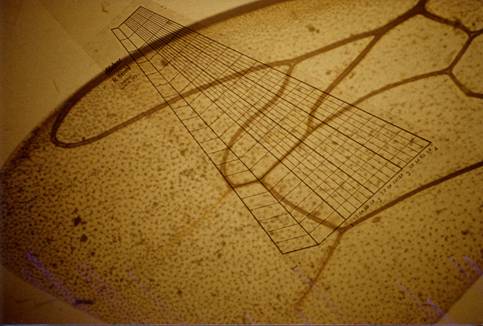

Abbildung 29
Anlegen des Indexfächers



e) Auswertung über EDV



HUTTINGER/Purgstall* hat ein EDV-Programm entwickelt, das die Beurteilung des Cubital-Index wesentlich erleichtert. Die Messung erfolgt dabei durch Digitalisierung des auf ein Meßtablo (Digitizer) projizierten Flügels.



Um eine ausreichende Vergrößerung zu erreichen, muß das Projektions-Objektiv eine sehr kurze Brennweite besitzen. Für eine Projektion eignet sich ein Dia-Projektor mit vorgesetztem Spiegel (Abb. 30). Eine weitere Möglichkeit bietet ein Laborgerät zur Vergrößerung von Negativen.

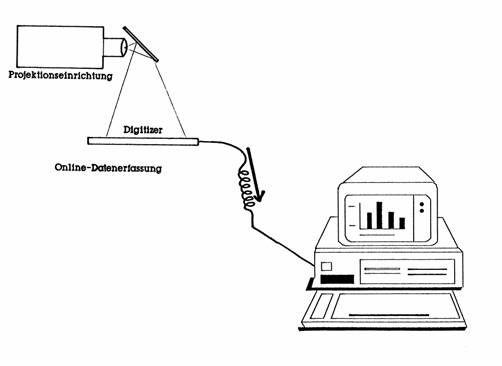

Abbildung 30
Schemazeichnung der Auswertung über EDV.
(Zeichnung: BA. Lunz)







Die Meßpunkte der Strecken a und b werden mit dem Cursor abgetastet (Abb. 31), alle Daten werden gespeichert. Auch die anderen Merkmalsdaten werden über die Tastatur eingegeben, das Programm verarbeitet sodann alle Angaben und druckt eine komplette Merkmals-Beurteilung als Endresultat aus (Abb. .32+33)

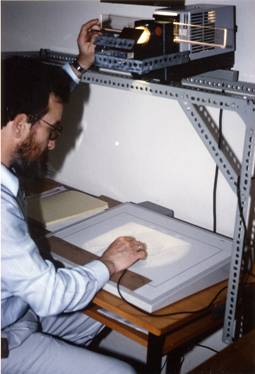

Abbildung 31
Mit dem Diaprojektor werden die zwischen zwei Glasplatten präparierten Flügel über einen Spiegel auf ein Meßtablo projiziert. Die drei markanten Punkte (Anfangs-, Schnitt- und Endpunkt)werden mit dem Cursor abgetastet

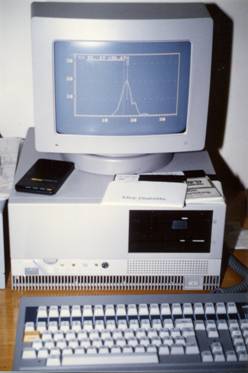

Abbildung 32
Auf dem Bildschirm erscheint die ausgewertete Indexkurve.







****************************************************************************************

*           Institut für Bienenkunde - Abteilung Bienenzüchtung   LUNZ                 *

*                       Institutsversion - Bienenkunde LUNZ                            *

****************************************************************************************





K Ö R B E R I C H T











Bezeichnung d. unters. Probe   : 911288.ida



Anz.d.unters. Bienen      50                Maximaler   Indexwert :    3.9091

Klassenmittelwert ... .          19.76       Minimaler   Indexwert :    2.1000









  M e r k m a 1                      in %   soll-carn. _ Urteil/soll-mell._ Urteil

----------------------------------------------------------------------------------------

Mittelwert des Index                 2.72    >=  2.53     pos   <=  1.90    neg !!!

<= K1. 17    = .                     8.00    <= 15.00     pos   >= 20.00    neg !!!

1. Terg. ohne gelbe Ecken :         95.00    <=100.00     pos   <=100.00    pos

1. Terg. mit gelben Ecken :          5.00    <= 80.00     pos   <= 30.00    pos

1. Terg. ganz gelb . . . .:          0.00     =  0.00     pos    =  0.00    pos

2. Terg. ganz gelb . . . .:          0.00     =  0.00     pos    =  0.00    pos

Haarlänge lang . . . . .1 :          0.00     =  0.00     pos   <=100.00    pos

Haarlänge mittel . . . .m :          5.00     <= 30.00     pos    <= 70.00    pos

Haarlänge kurz . . . . .k :         95.00     <=100.00     pos     =  0.00    neg !!!

Filzbinden schmal. . . .f :          0.00      =  0.00     pos   <=100.00    pos

Filzbinden mittel . . .ff :          0.00    <= 70.00     pos   <= 60.00    pos

Filzbinden breit . . . .F :        100.00    <=100.00     pos    =  0.00    neg !!!

‑‑‑‑‑‑‑‑‑‑‑ ARBEITERINNEN ‑‑‑‑‑‑‑‑‑­

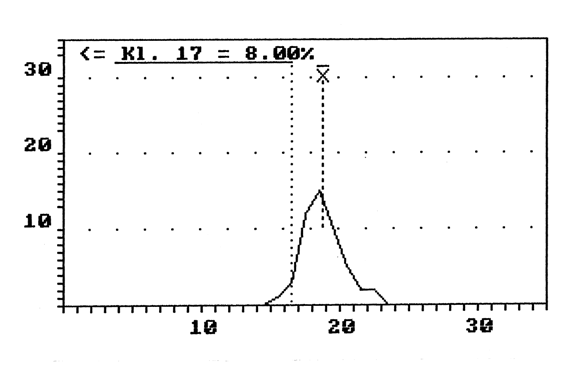

Abbildung 33
Ausdruck des Untersuchungsbefundes





*Ernst Hüttinger, Flößerweg 6, A 3251) Purgstall
